某金融數據中心因柴發與市電切換時開關閉鎖邏輯疏漏，導致市電恢復時兩路電源短時并聯，燒毀1臺高壓柜——這一事故印證，柴發電源切換絕非“簡單啟停”，而是需覆蓋“架構設計-邏輯編程-現場驗證”的系統性工程。北京中測信通科技發展有限公司結合多家數據中心項目實踐，梳理柴發切換“架構規劃-切換控制-運維驗證”全流程方案，同步提供切換邏輯測試與故障模擬服務，確保供電連續性。

一、切換前的核心準備：架構設計與負載適配

柴發切換的可靠性始于前期架構規劃，中測信通在項目設計階段即介入，著重把控兩大核心：

1. 供電架構的“閉鎖安quan網”

   基于GB 50174-2017要求，雙市電+柴發架構需設置“硬閉鎖+軟聯動”雙重防護：

   - 硬閉鎖：通過中壓柜二次回路實現開關互鎖，如市電進線QF1（A路）與柴發進線QF3（A路）需物理閉鎖，中測信通在金陽大廈項目中，采用“機械聯鎖+電氣聯鎖”雙重驗證，確保合閘指令沖突時開關無法動作；

   - 軟聯動：PLC系統預設邏輯，如檢測到QF1合閘時，自動屏蔽QF3的合閘信號，避免程序誤操作。

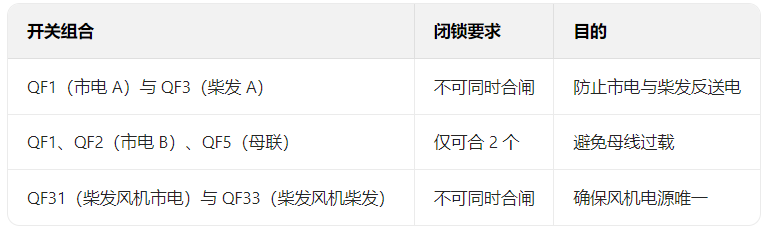

   典型架構下的關鍵開關閉鎖規則如表1所示：

2. 負載的“分序適配”設計

   針對數據中心“容性負載多、諧波高”的特點，需提前劃分負載投切順序：

   - 優先帶載：感性負載（如冷卻水泵、冷凍水泵），此類負載無諧波沖擊，可穩定柴發輸出；

   - 延遲帶載：容性負載（如UPS、服務器集群），中測信通在寧夏聯通項目中，設置5秒延遲投切，避免容性電流導致柴發電壓波動超±5%；

   - 切除負載：非關鍵三級負荷（如照明、非必要風機），市電失電時優先切除，確保柴發容量聚焦核心負載（IT+空調）。

二、核心切換邏輯：分場景的PLC控制實操

柴發切換需覆蓋“市電失電-市電恢復-單路市電恢復”三大場景，中測信通通過標準化PLC程序模板，結合項目微調，實現切換流程自動化：

1. 場景1：兩路市電均失電→柴發帶載（關鍵場景）

   需在UPS 15分鐘后備時間內完成，中測信通優化后的流程（以10kV架構為例）：

   ① 失電確認：通過電壓傳感器檢測兩路市電電壓，持續10秒無電壓（避免瞬時波動誤判），判定市電失電；

   ② 斷市電回路：PLC發送指令斷開QF1（市電A）、QF2（市電B），并通過反饋信號確認開關分閘（若分閘失敗，觸發聲光報警），同時確保母聯QF5分閘；

   ③ 柴發啟動準備：開啟柴發進排風風閥（UPS供電，確保失電時可用），風閥開啟50%后（約45秒），發送啟動信號，柴發并機系統完成啟機與并機（約40秒）；

   ④ 負載切換：先斷開母線上所有饋線開關（按“先容性后感性”順序，如先斷IT變壓器開關QF11，再斷動力變壓器開關QF27），切除三級負荷；再閉合柴發進線QF3、QF4，確認母線帶電后，按“先感性后容性”恢復饋線開關（先合QF27，再合QF11）；

   ⑤ 帶載確認：檢測柴發輸出電流、電壓，確保波動≤±5%，完成切換（總耗時約200秒，預留100秒UPS冗余）。

2. 場景2：柴發帶載→兩路市電恢復

   需避免市電與柴發并聯，流程要點：

   ① 市電確認：檢測兩路市電電壓、頻率達標（持續10分鐘，避免不穩定切換），同時確認UPS電池、蓄冷罐后備時間充足（至少支持35秒切換）；

   ② 斷柴發回路：斷開QF3、QF4，確認分閘后閉合市電QF1、QF2，母線切換為市電供電；

   ③ 柴發停機：斷開柴發風機電源QF33、QF34，切換為市電供電QF31、QF32，延時30秒后發送柴發停機信號，關閉風閥。

3. 場景3：柴發帶載→僅單路市電恢復

   需利用母聯實現供電，關鍵步驟：

   ① 確認單路市電（如A路）達標、母聯QF5無故障；

   ② 斷開柴發開關QF3、QF4，切除單路市電無法承載的三級負荷（如部分非必要空調）；

   ③ 閉合市電A路QF1、母聯QF5，兩路母線均由市電A路供電，再按場景2步驟停柴發。

三、常見問題與中測信通解決方案

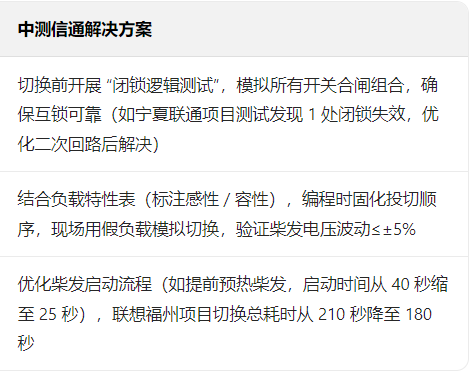

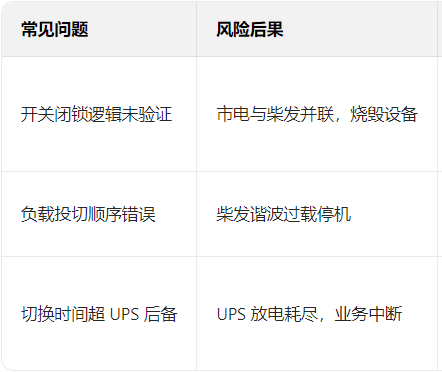

柴發切換易因“邏輯疏漏”“測試不足”引發故障，中測信通通過項目經驗總結典型問題及應對：

四、運維延伸：中測信通的全周期支持

柴發切換的可靠性需長期維護，中測信通提供“測試-運維-優化”延伸服務：

1. 定期切換測試：每季度模擬市電失電場景，驗證切換流程與時間，記錄柴發啟動成功率、開關動作響應速度；

2. 邏輯優化服務：若數據中心新增負載（如GPU集群），重新核算容感性比例，調整PLC投切順序；

3. 故障復盤：若切換失敗，通過PLC日志與電壓電流波形，定位問題（如開關分閘延遲、柴發并機故障），提供整改方案。

數據中心柴發電源切換的核心是“安全與效率平衡”——既要避免反送電、過載等安全風險，又要控制切換時間在UPS后備窗口內。北京中測信通通過架構規劃、邏輯編程、現場驗證的全流程服務，幫助多個項目實現柴發切換“零故障”，為數據中心供電連續性筑牢最后一道防線。
